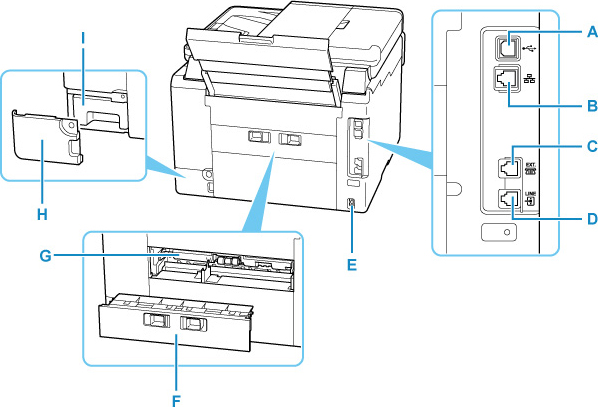

Pogled od zadaj

A: Vrata USB

Sem priključite kabel USB, da tiskalnik priključite na računalnik.

B: Priključek za žično omrežje LAN

Priključite kabel LAN, da tiskalnik povežete z omrežjem LAN.

C: Vhod zunanje naprave

Priključite zunanjo napravo, na primer telefon ali telefonski odzivnik.

D: Vhod telefonskega priključka

Povežite telefonsko linijo.

E: Priključek za napajalni kabel

Sem priključite priloženi napajalni kabel.

F: Zadnji pokrov

Odstranite, ko odstranjujete zagozden papir.

G: Transportna enota

Odprite, ko odstranjujete zagozden papir.

H: Pokrov za vzdrževanje

Odprite, ko menjate kartušo za vzdrževanje.

I: Kartuša za vzdrževanje

Zbira črnilo, ki se uporablja za čiščenje.

Opomba

• Za podrobnosti o zamenjavi kartuše za vzdrževanje glejte razdelek Menjava kartuše za vzdrževanje.

Pomembno

• Ne dotikajte se kovinskega ohišja.

• Medtem ko tiskalnik tiska ali z računalnikom optično bere dokumente, kabla USB ali omrežnega kabla ne smete priključiti ali izključiti. Zaradi tega lahko pride do težav.
